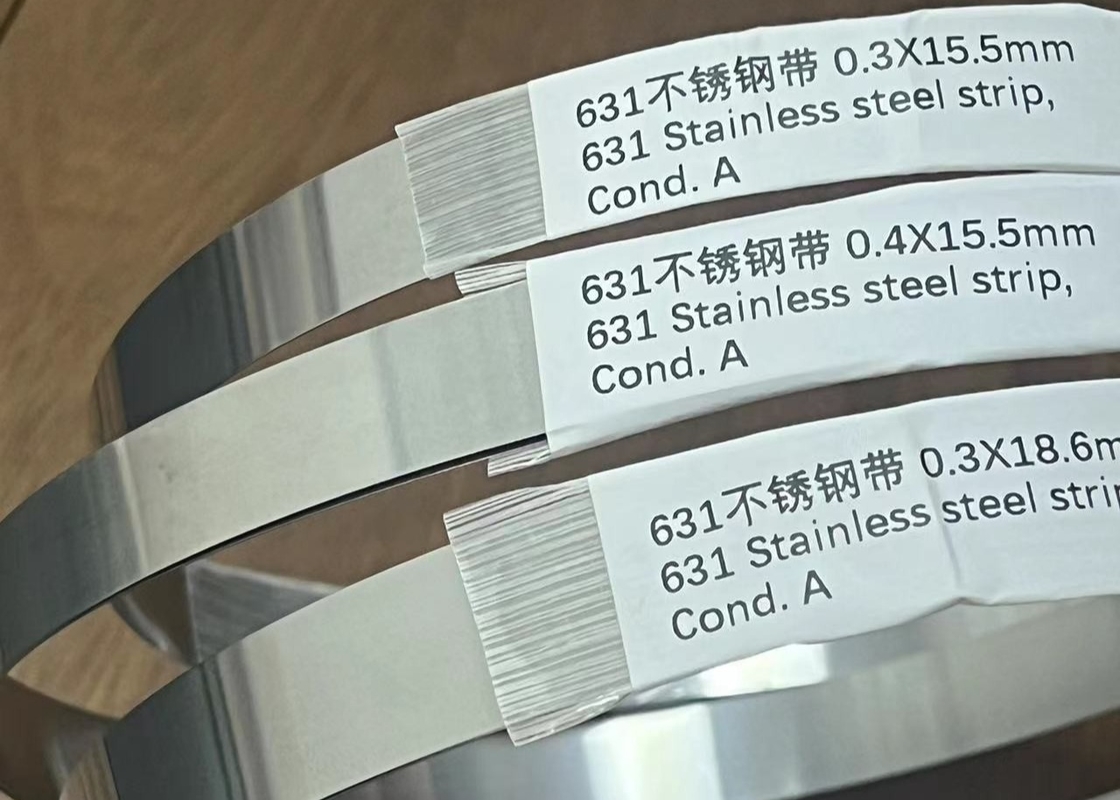

Fogli di bobina in acciaio inossidabile 17-7PH UNS S17700 W.Nr 1.4568
Il 17-7PH è un acciaio inossidabile resistente alle precipitazioni che fornisce elevata resistenza e durezza.
eccellenti proprietà di stanchezza, buona resistenza alla corrosione, buona formabilità e minima distorsione durante il trattamento termico.
Materiale SUS631, 17-7PH, UNS S17700, EN 1.4568, DIN X7CrNiAl17-7 si forma facilmente nel
condizione di ricottura della soluzione, poi indurito a livelli elevati di resistenza mediante semplici trattamenti termici alle condizioni RH 950 e TH 1050.
La resistenza eccezionalmente elevata della condizione CH 900 offre numerosi vantaggi dove la duttilità è limitata.
e la lavorabilità sono ammissibili.
La resistenza alla corrosione nelle condizioni TH 1050 e RH 950 è generalmente superiore a quella dei materiali induriti standard
acciai inossidabili al cromo, quali i tipi 410, 420 e 431.
La resistenza alla corrosione nella condizione CH 900 si avvicina a quella del tipo 304 nella maggior parte degli ambienti.
Applicazioni includono: molle, anelli, lavastoviglie, scambiatori di calore, tubi
L'acciaio inossidabile 17-7PH fornisce preziose combinazioni di proprietà particolarmente adatte alle applicazioni aerospaziali.
Il materiale inossidabile 17-7PH offre anche vantaggi per altre applicazioni che richiedono elevata resistenza e
buona resistenza alla corrosione, nonché eccellenti proprietà per molle piatte a temperature fino a 600 ° F (316 ° C).
Il trattamento termico del materiale 17-7PH richiede tre fasi essenziali:
1) Condizionamento austenite.
2) raffreddamento per trasformare l'austenite
2) alla martensite.
3) Indurimento da precipitazione a
2) Condizione TH 1050 o RH 950.
Per ottenere le più alte proprietà meccaniche dalla lega, il materiale condizione A viene trasformato in martensite a
il mulino mediante riduzione a freddo alla condizione C.
La indurimento alla condizione CH 900 è effettuata con un unico trattamento termico a bassa temperatura.
Composizione chimica in peso in %
| C |
- Sì. |
M |
P |
S |
Cr |
Ni |
Al |
| 0.09 |
1.00 |
1.00 |
0.040 |
0.030 |
16.00~18.00 |
6.50 ~ 7.75 |
0.75 ~ 1.50 |
Proprietà meccaniche
| Immobili |
Condizione A |
TH1050 |
RH950 |
C |
CH900 |
| UTS, Mpa |
896 |
1379 |
1620 |
1517 |
1827 |
| 00,2% YS, Mpa |
276 |
1276 |
1517 |
1310 |
1793 |
| % di allungamento in 2' |
35 |
9 |
6 |
5 |
2 |
| Durezza, Rockwell |
B85 |
C43 |
C48 |
C43 |
C49 |
Specificità
AMS 5528 Foglio, strisce e piastra
AMS 5529 Fogli e strisce laminati a freddo
MIL-S-25043 Lastre, fogli e strisce
ASTM A 693 Piastra, foglio e striscia
(Indicato come grado 631-UNS S17700)
ASTM F899
Per ulteriori informazioni, contattare
WUXI GUANGLU Special Steel Co., Ltd.
Martensitici inossidabili • acciaio indurito per precipitazione • ferritici inossidabili
Tel: +86 510 81812873
Email: export@guanglusteel.com
Il tuo messaggio deve contenere da 20 a 3000 caratteri!
