AISI 403 Strisce di acciaio inossidabile laminata a freddo in bobina

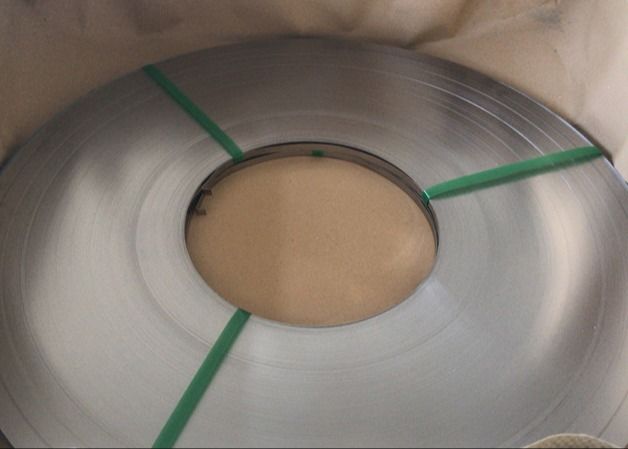

Nastro in acciaio inossidabile laminato a freddo AISI 403 UNS S40300 in rotolo

Acciaio inossidabile 403, tipo a basso contenuto di silicio 13Cr

L'acciaio inossidabile 403 è un acciaio inossidabile martensitico al 12% di Cr resistente alla corrosione e al calore.

Questo materiale offre un'ampia gamma di proprietà meccaniche ottenibili mediante appropriati trattamenti termici.

Si indurisce facilmente per raffreddamento in olio, ventilatore o aria e può essere rinvenuto a temperature fino a 1350°F (732°C)

per migliorare la tenacità alla frattura. Il raffreddamento in olio o con ventilatore è richiesto in sezioni più spesse.

L'acciaio inossidabile 403 ha una composizione che rientra nei limiti designati per l'acciaio inossidabile 410.

tuttavia, ha un intervallo più ristretto di contenuto di cromo e contenuti massimi inferiori di silicio e nichel.

Questa composizione è stata sviluppata per soddisfare i rigorosi requisiti delle costruzioni di pale per turbine,

che richiedono un materiale che combini resistenza alla corrosione con un elevato limite elastico e un'elevata resistenza all'impatto.

La seguente tabella mostra un confronto della composizione nominale dell'acciaio inossidabile 403 con quella del materiale 410.

Standard

Composizione chimica ( peso % )

Trattamento termico dell'acciaio inossidabile 403

Ricottura
L'acciaio inossidabile 403 può essere ricotto a 1500-1650°F (816-899°C),

seguito da un raffreddamento lento fino a 1100°F (593°C) e un raffreddamento finale in aria.

Tempra
Il materiale 403 può essere completamente temprato per tempra in olio da 1650-1800°F (899-982°C).

Le sezioni leggere possono essere temprate per raffreddamento in aria o con ventilatore.

Questa lega si indurisce, in varia misura, quando raffreddata da temperature superiori a

1500°F (816°C) a meno che non venga raffreddata lentamente al di sotto della temperatura critica o mantenuta per

un tempo sufficiente a una temperatura inferiore alla temperatura critica.

RINVENIMENTO
Il rinvenimento può essere effettuato a una temperatura compresa tra 400°F (204°C) e 1400°F (760°C),

ma è consigliabile evitare l'intervallo da 800°F (427°C) a 1100°F (593°C) a causa di una diminuzione delle proprietà di impatto

e della resistenza alla corrosione.

Al di fuori di questo intervallo, la resistenza e la durezza diminuiscono mentre la duttilità e la tenacità aumentano all'aumentare della

temperatura di rinvenimento.

Applicazioni

L'acciaio inossidabile 403 è ampiamente utilizzato per pale per turbine, nastri di tenuta.

Per maggiori dettagli, si prega di contattare

WUXI GUANGLU Special Steel Co., Ltd.

Acciaio inossidabile martensitico • acciaio indurente per precipitazione • acciaio inossidabile ferritico — La nostra risposta alle vostre esigenze

Tel: +86 510 81812873

Email: export@guanglusteel.com
